·高信噪比：低噪聲CMOS信號處理電路，擁有極佳的信噪比
·低溫漂：集成溫度傳感器和溫漂補償算法
產品簡介高速低噪聲探測器驅動模組，搭載濱松S11639線陣CMOS探測器，可以獲得最佳的光譜信噪比。內部集成溫度傳感器，可實時監測環境溫度，結合內部溫漂補償算法可實現工作溫度范圍內最小溫漂。適于集成在各種常見的光譜測量系統，可以實現紫外、可見光、近紅外波段的高分辨率光譜檢測。
圖紙及應用開發
搭配該驅動模組的鑒知SR50C光纖光譜儀，支持200-1100nm的光譜范圍定制

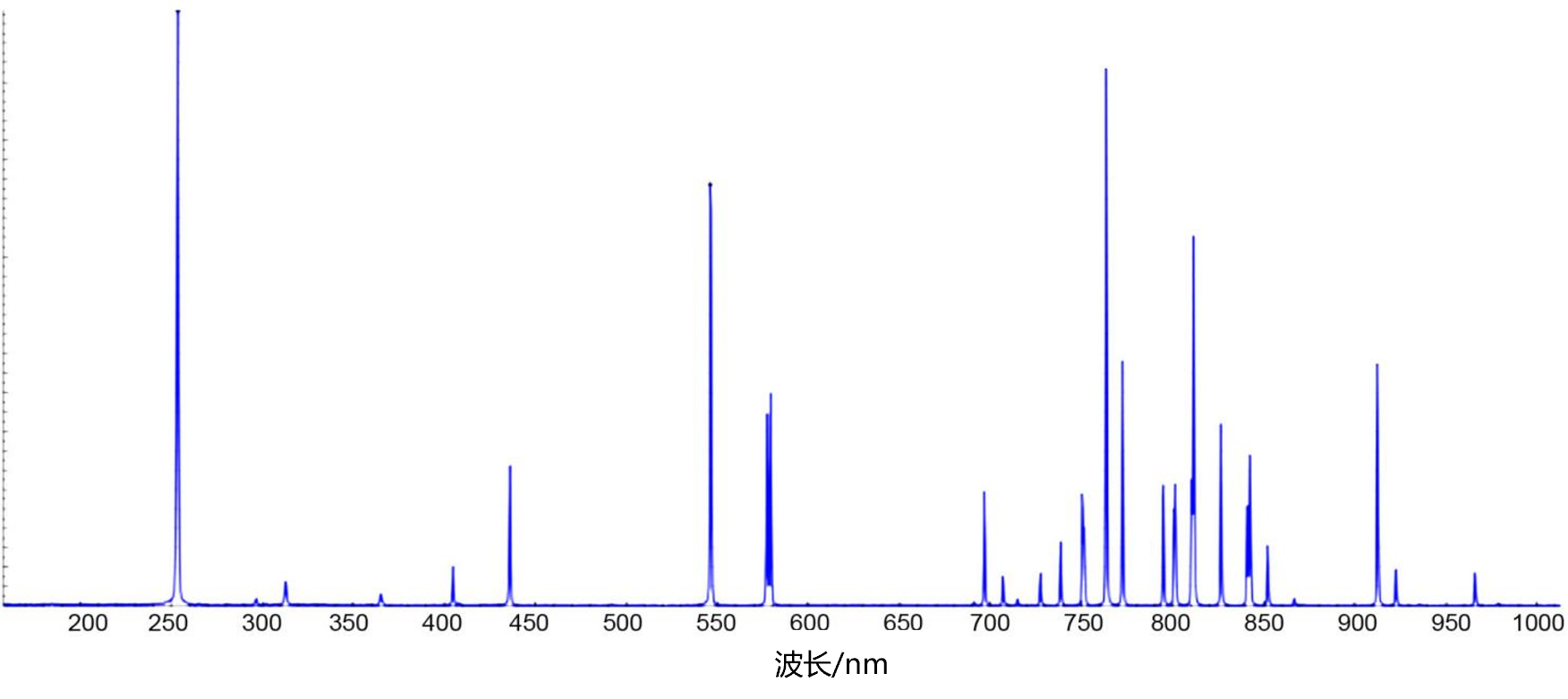

該驅動電路在200~1000nm應用結果——汞氬燈光譜

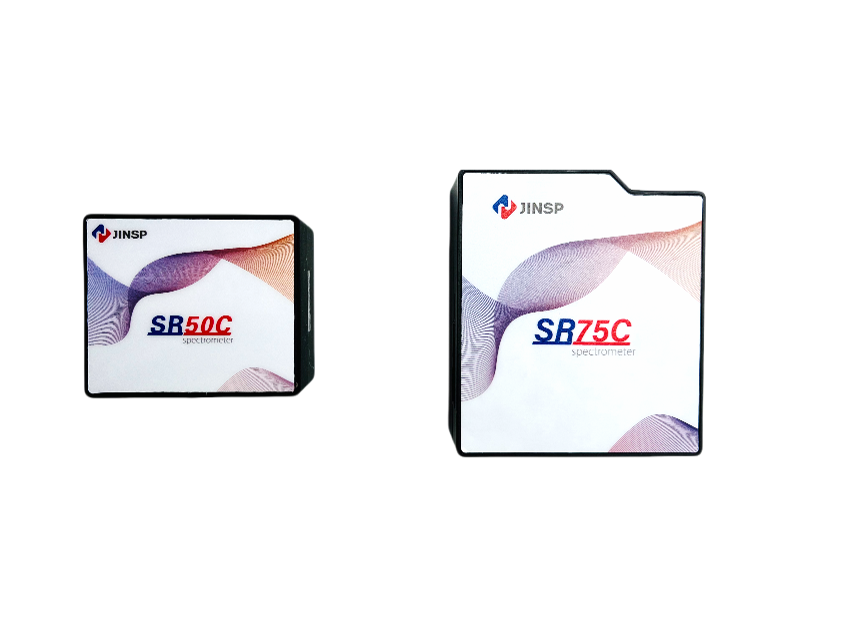

應用領域MS139探測器驅動模組可集成在光纖光譜儀中，搭配上位機軟件進行光譜數據顯示，如鑒知SR50C/75C微型光纖光譜儀。
技術特點·高信噪比：低噪聲CMOS信號處理電路，擁有極佳的信噪比
·低溫漂：集成溫度傳感器和溫漂補償算法
產品參數性能指標 | 參數 | |
探測器板可 適配探測器* | 芯片類型* | 線陣CMOS，濱松S11639 |
有效像素 | 2048 | |
像元尺寸 | 14μm * 200μm | |
感光面積 | 28.7mm * 0.2mm | |
主控板電氣參數 | 通訊接口* | Type-C, RS232, 2路RS485 |
通訊協議* | Modbus | |
觸發接口 | 1路外部觸發，2路自定義輸入輸出觸發 | |
ADC位深 | 16bit | |
供電電源 | DC 4.5V to 5.5V （type @5V） | |
工作電流 | <500mA | |
其他功能 | 支持脈沖氙燈驅動控制 | |
其他參數 | 工作溫度 | 10°C ~ 40°C |
存儲溫度 | -20°C ~ 60°C | |
工作濕度 | ＜90%RH（不結露） | |
主控板尺寸 | 65mm*55mm | |
探測器板尺寸 | 50mm*13.5mm |
