?特殊光路設計，硬件上可實現波數等間隔采樣
?干涉光譜可直接FFT，無需波數重采樣算法，降低數據處理復雜度，提升系統信噪比
?高效的VPH光柵，接近衍射極限的光學分辨率
?高線掃描速率：高達250kHz
?USB3.0接口可實現20-130kHz掃描速率，OEM更加高效簡單
?波長范圍、相機均可根據需求定制
?工藝穩固成熟，無需頻繁校準

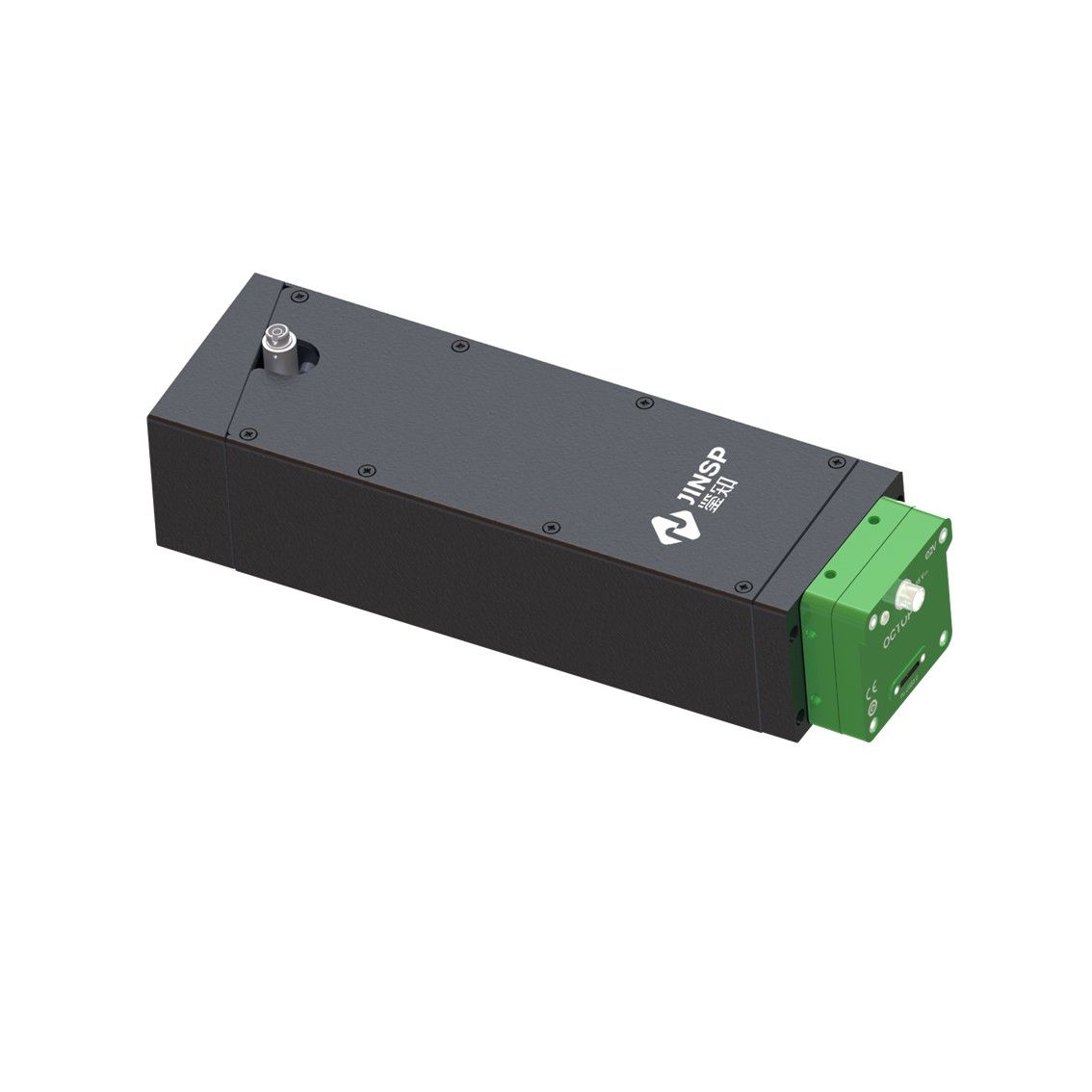

產品簡介鑒知技術ST830E光譜儀是一款高速、穩定的商用OCT光譜儀?？捎糜谘鲃?dòng)力學和振動測量、真皮脈管系統成像、脈絡(luò )膜結構、結晶晶體等內部3D成像，提供高速、清晰、一定深度的3D 成像。ST830E可省去Camera-Link采集卡的成本，配有即插即用的USB3.0接口，讓用戶在筆記本即可實現高分辨率、高速成像。
測試結果和應用
SLD寬帶光源譜圖

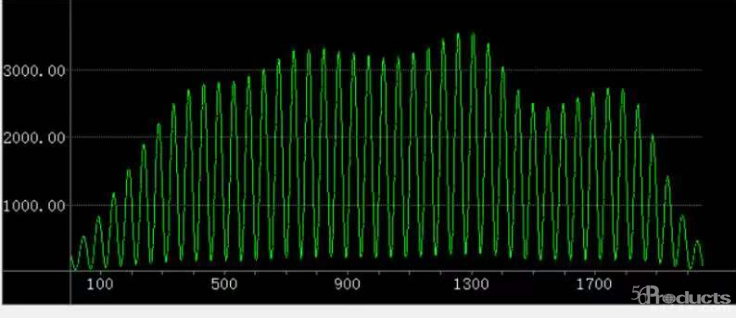

干涉譜圖

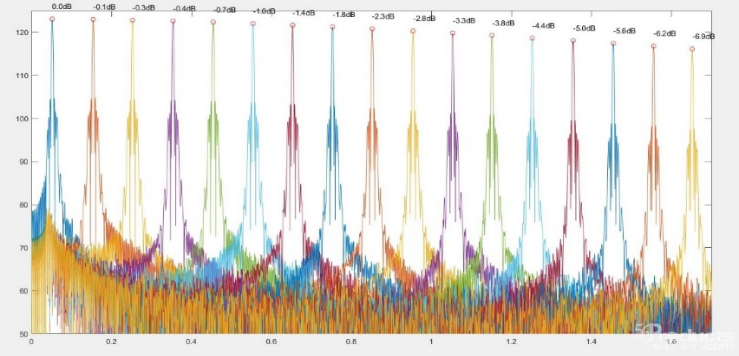

Falloff數據

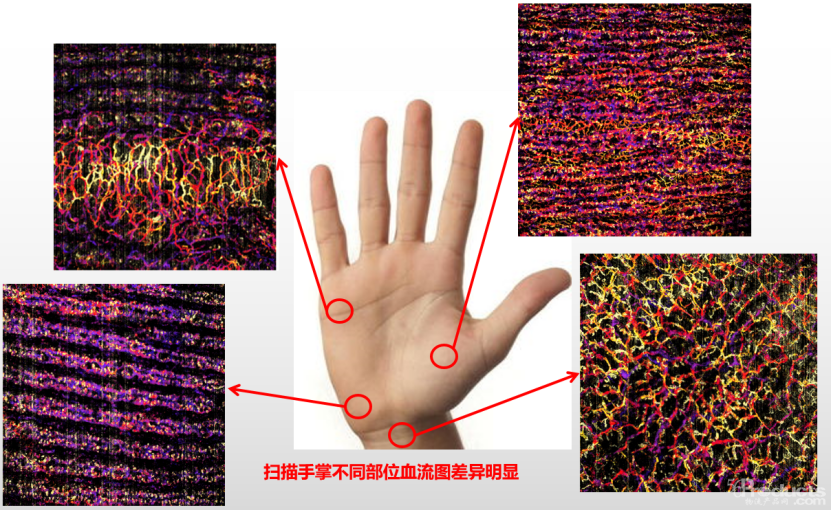

OCT系統-3D實時成像結果
應用領域醫用OCT：血管造影、視網膜和眼前房成像
工業用OCT：激光震蕩、金屬切割焊接檢測、電子顯示屏平整度檢測
其他OCT檢測：多層涂料均勻程度檢測、結晶晶體結構密度實時監測
技術特點?特殊光路設計，硬件上可實現波數等間隔采樣
?干涉光譜可直接FFT，無需波數重采樣算法，降低數據處理復雜度，提升系統信噪比
?高效的VPH光柵，接近衍射極限的光學分辨率
?高線掃描速率：高達250kHz
?USB3.0接口可實現20-130kHz掃描速率，OEM更加高效簡單
?波長范圍、相機均可根據需求定制
?工藝穩固成熟，無需頻繁校準
產品參數探測器 | 性能指標 | 參數 |
類型 | 線陣CMOS | |
有效像素 | 2048pixels | |
像元尺寸 | 10*200um | |
感光面積 | 20.52*0.2mm | |
線掃速度 | 130kHz/250kHz | |
光學參數 | 波長范圍 | 790-930nm(可依據需求定制不同范圍) |
光學分辨率 | 0.07nm（由不同波段范圍而定） | |
成像深度 | 2.4mm | |
光學設計 | VPH光柵&波數線性設計 | |
焦距 | 100mm | |
入射光接口 | FC/APC 光纖接口 | |
電氣參數 | 數據輸出接口 | USB3.0(最大130kHz)/Camera Link(最大250kHz) |
ADC 位深 | 12bit | |
供電電源 | DC6to 15V | |
工作電流 | ＜600mA | |
工作溫度 | 0°C~50°C | |
存儲溫度 | -20°C~60°C | |
工作濕度 | ＜90%RH（不結露） | |
物理參數 | 尺寸 | 275*80*60.5mm |
重量 | 1.5kg |
