? 可達13mm*8.7mm超大有效傳感區域

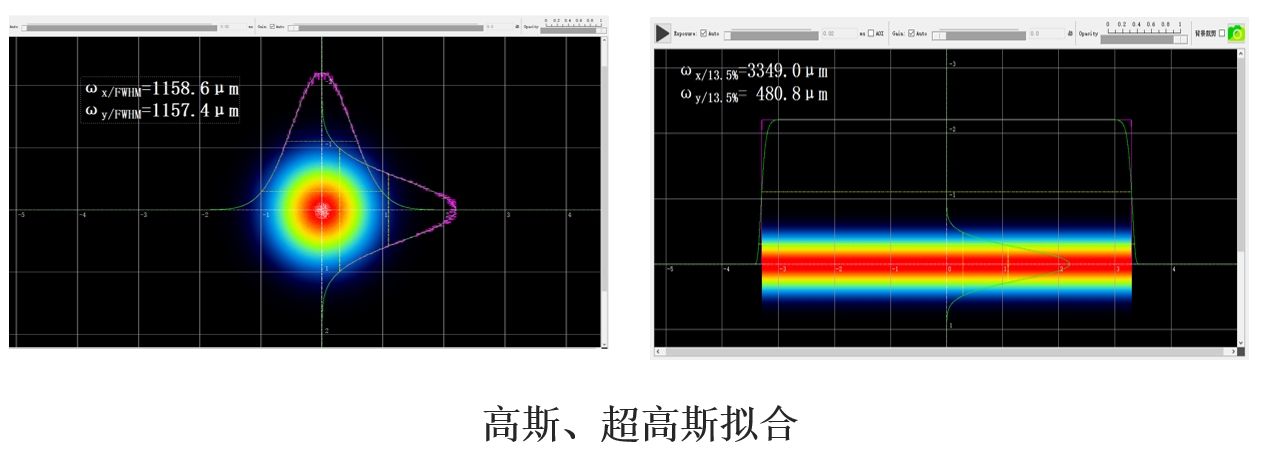

? 實時波束大小、高斯擬合、平頂擬合

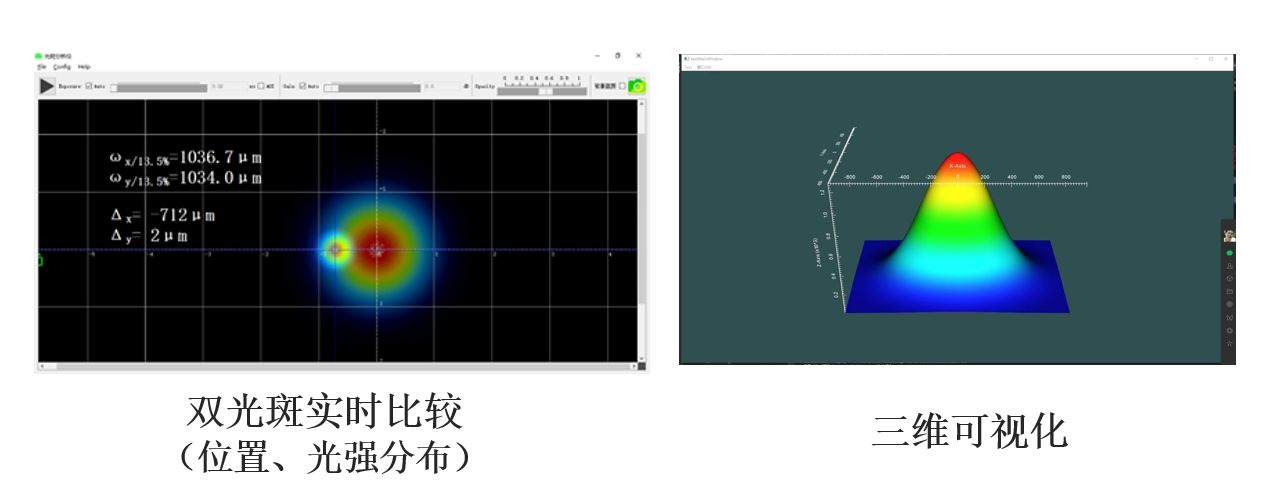

? 實時繪制二維光束圖
? 軟件控制電子快門和增益
? 實時快照文件重播，以完成結果分析

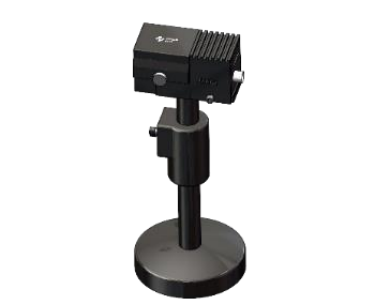

產品簡介鑒知BA系列光斑光束分析儀可識別光斑形狀、大小、位置，以及檢測光斑功率，用于激光光強輔助光斑分析。
應用領域1、光斑分析：高精度識別光斑形狀、大小、位置
2、功率檢測：可檢測光斑功率，用于激光光強輔助光斑分析
技術特點? 可達13mm*8.7mm超大有效傳感區域
? 實時波束大小、高斯擬合、平頂擬合
? 實時繪制二維光束圖
? 軟件控制電子快門和增益
? 實時快照文件重播，以完成結果分析
產品參數型號 | BA1023 | BA1024Ga | BA1024Gb | BA1024Ua | BA1024Ub |
可測波長范圍 | 280 ~ 1100nm | ||||
有效傳感面積 | 11mm*7mm | 13mm*8.7mm | 7mm*5.5mm | 4.9mm*3.7mm | |
傳感器 | 2.3MP, 1/1.2" CMOS | 20MP, 1" CMOS | 2MP, 1/1.7" CMOS | 0.4MP, 1/2.9" CMOS | |
信噪比 | 40 dB | 44.9 dB | 41.5 dB | 43.7 dB | 42.9 dB |
增益控制 | 0~20dB | 0~24dB | |||
像元尺寸 | 5.86μm*5.86μm | 2.4μm*2.4μm | 4.5μm*4.5μm | 6.9μm*6.9μm | |
最小檢測區域 | 30μm (5 pixls) | 12 μm (5 pixls) | 22.5 μm (5 pixls) | ||
最大幀率 | 41 fps@1920*1200 | 5.9 fps @5472*3648 | 90 fps @1624*1240 | 526.5 fps @ 720*540 Mono 8 | |
防護等級 （正確安裝鏡頭及線纜的前提） | IP 30 | IP 40 | |||
數據接口 | USB | GigE | USB | ||
文件存儲 | 支持*.jpg、*.mat、*.csv、*.xml文件格式存儲 | ||||
濾光片容納倉 | 插入式和鏡筒式可選，適配1英寸無框濾光片 | ||||
儲存溫度 | 0 ℃ ~ 60 ℃ | -30 ℃ ~ 60 ℃ | |||
