發布日期：2024-10-18 09:38:45 在光學成像系統中，畸變（Distortion）是一種重要的像差類型，它描述了實際像面與理想像面之間的形變?；儾粌H影響圖像的幾何形狀，還可能對圖像的視覺質量和后續處理造成不利影響。本文將深入探討畸變的定義、原理、對光學成像的具體影響，以及在光學設計中如何處理和優化畸變。
一、畸變的定義

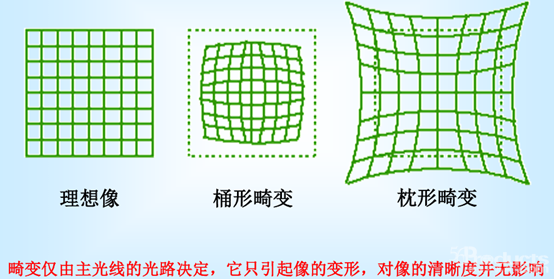

畸變是指光線經過光學系統（如透鏡、反射鏡等）后，實際像面與理想像面之間產生的形狀變化。這種變化使得圖像的形狀不再保持原有的幾何比例，導致圖像出現扭曲或變形?；兺ǔ７譃檎儯ㄒ卜Q(chēng)枕形畸變）和負畸變（也稱桶形畸變），前者表現為圖像中心向內凹，后者則表現為圖像中心向外凸。
二、畸變的原理
畸變的產生主要源于光學系統的幾何特性和光線的折射或反射規律。在理想情況下，光學系統應該能夠將物體按照一定比例等比例地映射到像面上，但實際上由于各種因素的影響（如透鏡曲率、材料折射率、光線入射角度等），不同視場的光線在成像過程中會(huì )發生不同程度的偏離和變形，從而導致畸變的產生。

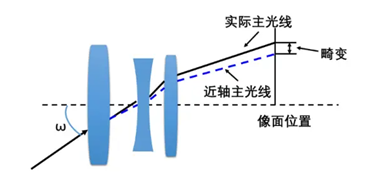

具體來說，畸變的發生與主光線的成像差異密切相關。主光線是指從物點出發并經過光學系統中心的光線。在理想情況下，所有主光線都應該相交于同一點（即像點），但在實際情況下，由于畸變的存在，主光線在成像面上的交點位置會(huì )偏離理想位置，從而導致圖像發生形變。
三、畸變對光學成像的影響
畸變對光學成像的影響主要體現在以下幾個方面：
1.圖像形狀失真：畸變是不會(huì )改變圖像清晰度的幾何像差，畸變的直觀影響就是導致圖像形狀發生扭曲或變形。這種變形不僅影響圖像的視覺效果，還可能對后續的圖像處理和分析造成不利影響。
2.測量精度下降：在一些需要精確測量的應用場景中（如航空測量、機器人視覺等），畸變會(huì )直接影響測量結果的精度。因為畸變會(huì )導致圖像中的物體尺寸和形狀發生變化，從而無法準確反映實際物體的真實情況。
3.視覺體驗不佳：在攝影和攝像等應用中，畸變會(huì )破壞畫面的整體美感，影響觀眾的視覺體驗。特別是在使用廣角鏡頭時，畸變現象尤為明顯，可能導致畫面邊緣出現嚴重的扭曲和變形。
四、光學設計中的畸變知識
在光學設計中，畸變是一個需要重點考慮的因素。為了減小畸變對成像質量的影響，設計師可以采取以下措施：
1.優化透鏡設計：通過改變透鏡的曲率、厚度、材料等參數來優化透鏡的成像性能。非球面透鏡由于其獨特的曲面形狀，可以更有效地校正畸變和其他像差。
2.透鏡組合：將多個透鏡組合在一起使用，通過它們之間的相互作用來校正畸變。透鏡組合的設計需要綜合考慮各透鏡的參數和位置關系。
3.調整光闌位置：通過調整光闌的位置，可以控制不同視場光線的入射角度和路徑，從而優化成像質量。視場越大，畸變通常越明顯。這是因為隨著視場的增大，光線偏離光軸的角度也增大，導致成像系統對光線的偏折作用更加顯著，進而產生更大的畸變。
4.引入校正元件：在光學系統中引入專門的校正元件（如畸變校正板等），可以進一步減小畸變的影響。這些校正元件通常具有特定的曲面形狀和材料特性，可以針對不同類型的畸變進行有針對性的校正。
5.使用對稱結構：對于單個折射面，將孔徑光闌設在球心處，不產生畸變。對于單個薄透鏡或薄透鏡組，當孔徑光闌與之重合時，不產生畸變。
畸變作為像差理論中的重要組成部分，對光學成像質量有著顯著的影響。通過深入理解畸變的定義、原理及其對成像質量的影響，我們可以更好地進行光學設計并優化成像性能。在光學設計中需要綜合考慮多種因素并采取適當的措施來減小畸變的影響，以獲得高質量的成像效果。隨著技術的不斷進步和創(chuàng )新，相信我們將能夠探索出更多有效的畸變校正方法以滿足日益增長的成像需求。
