發布日期：2024-10-08 09:03:00 在光學成像中，像差是一個不可忽視的重要概念，它直接關系到成像系統的性能和質量。場曲（Curvature of Field），作為像差的一種，對于成像的平面性和清晰度有著顯著影響。本文將深入探討場曲的定義、原理及其在光學設計中的應用及校正方法。
一、什么是場曲？
場曲（Curvature of Field），也被稱為像場彎曲，是指當一個平面物體通過透鏡系統成像時，雖然每個物點都能在透鏡后面形成一個清晰的像點，但這些像點并不共面，而是形成了一個曲面。因此，在理想的平面像面上，我們會(huì )觀察到一個清晰度逐漸變化的像，中心部分較為清晰，而邊緣部分則相對模糊。
二、場曲的原理
場曲的產生與透鏡系統的成像特性密切相關。理想情況下，光線經過透鏡系統后應聚焦于一點，但在實際中，由于透鏡材料、形狀、折射率以及光線入射角度等多種因素的影響，不同位置的光線聚焦點并不相同。具體來說，邊緣光線與中心光線相比，經過透鏡后聚焦的位置會(huì )存在一定的偏移，導致整個像面呈現彎曲狀態。
此外，場曲還與視場大小有關。隨著視場的增大，邊緣光線與中心光線的差異更加明顯，場曲現象也更為顯著。因此，在大視場成像系統中，場曲校正顯得尤為重要。

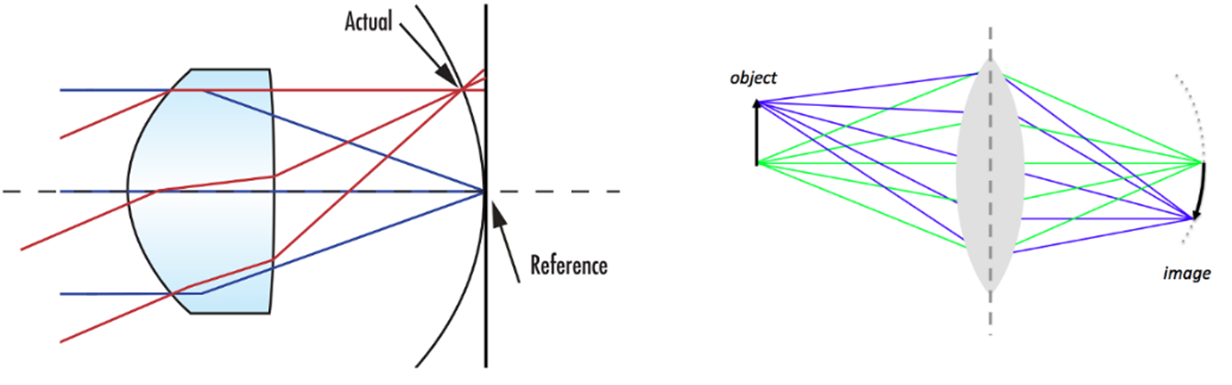

場曲：平面物點聚焦后的理想像面是一個曲面。
三、場曲對光學成像的影響
場曲對光學成像的影響主要體現在以下幾個方面：
1.圖像清晰度不一致：由于場曲的存在，成像平面上的不同位置會(huì )呈現出不同的清晰度。通常情況下，中心部分的圖像清晰度較高，而邊緣部分的圖像則可能變得模糊。這種清晰度的不一致性會(huì )直接影響圖像的整體質量。
2.觀察和測量困難：在場曲較大的情況下，觀察者無法同時清晰地看到整個像面。這在進行精密測量或觀察時尤為不利，因為需要不斷調整觀察位置或焦距以獲取清晰的圖像。
3.成像范圍受限：場曲還會(huì )限制成像系統的成像范圍。在大視場成像中，場曲的影響尤為明顯，可能導致邊緣部分的圖像嚴重失真或無法清晰成像。
不論像面在任何平面位置，像總是一部分清晰，一部分不清晰。
四、光學設計中的場曲知識
在光學設計中，場曲是一個需要重點考慮的因素。為了減小場曲對成像質量的影響，設計師可以采取以下措施：
1.優化透鏡設計：通過改變透鏡的曲率半徑、厚度、材料等參數來優化透鏡的成像性能。例如，采用非球面透鏡可以更有效地校正場曲和其他像差。
2.透鏡組合：將多個透鏡組合在一起使用，通過它們之間的相互作用來校正場曲。透鏡組合的設計需要考慮各透鏡的參數和位置關系。
3.引入光闌：在透鏡系統中引入光闌可以限制光線的通光孔徑，從而減小場曲的影響。通過調整光闌的位置和大小，可以?xún)?yōu)化成像系統的成像性能。
4.使用先進的光學設計軟件：借助先進的光學設計軟件（如Zemax、CODE V等）進行模擬和優化分析。這些軟件可以模擬不同設計方案的成像效果。
5.考慮實際應用場景：在光學設計中還需要充分考慮實際應用場景的需求。例如，在攝影鏡頭設計中需要考慮鏡頭的焦距、光圈大小、成像范圍等因素對場曲的影響；在望遠鏡設計中則需要考慮望遠鏡的觀測目標、觀測距離等因素對場曲的要求。
場曲作為像差理論中的重要概念之一，在光學設計中具有不可忽視的作用。通過深入了解場曲的定義、原理及其校正方法，我們可以更好地優化成像系統的性能和質量。無論是透鏡組合、光闌優化還是非球面透鏡的應用等手段，都可以有效地減小或消除場曲現象，從而獲得更加清晰、平直的成像效果。在未來的光學設計中，隨著技術的不斷進步和創(chuàng )新，相信我們將能夠探索出更多高效、精準的場曲校正方法。
