發布日期：2024-09-13 13:19:24 在光學系統的精密世界中，像散作為一種常見的像差類型，對成像質量具有深遠的影響。它不僅關乎圖像的清晰度，還直接關聯到光學系統的整體性能和應用范圍。本文將進一步深入解析像散的定義、成因，探討其在不同光學系統中的應用影響，并詳細介紹在光學設計中如何有效地校正和優化像散。
深入解析像散

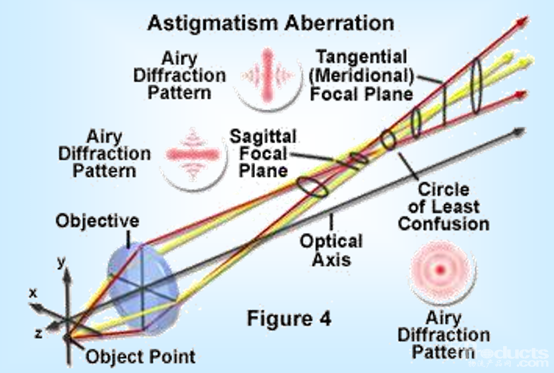

定義：像散是指軸外物點發出的錐形光束，在通過光學系統后，其子午焦線與弧矢焦線在像面上不重合的現象。這種不重合導致在像面上形成一個橢圓形的光斑，而非理想的點光源像。

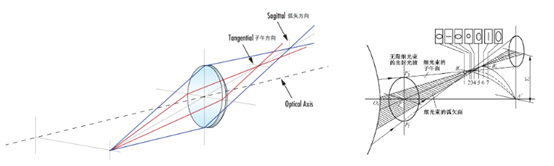

幾何解釋?zhuān)簭膸缀喂鈱W(xué)的角度來看，像散是由于光學系統對光線在不同方向上的折射或反射能力存在差異所致。特別是當光線從軸外進入系統時，其在子午方向和弧矢方向上的光程差異導致了焦點的分離。

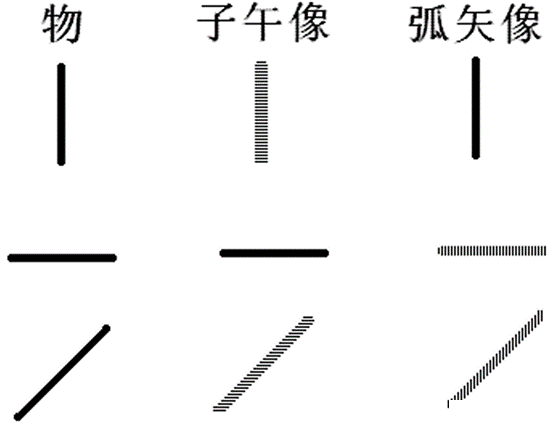

像散：軸外物點的子午面光線和弧矢面光線不能集中與一點
成因分析
·透鏡形狀與結構：不同形狀和曲率的透鏡對光線的折射作用不同，特別是非球面透鏡，其設計上的微小差異都可能對像散產生顯著影響。
·光學元件間的相對位置：光學系統中各元件之間的相對位置決定了光線的傳播路徑。如果元件位置不當，將導致光線在子午和弧矢方向上的光程差增大，從而加劇像散。
·孔徑光闌的影響：孔徑光闌的位置和大小直接決定了進入光學系統的光線范圍。光闌位置不當或尺寸過大，都可能使軸外光線在通過系統時產生較大的像散。
影響與應用
·成像質量：像散是導致圖像模糊和失真的主要因素之一。在顯微鏡、望遠鏡等精密光學儀器中，像散的存在會(huì )嚴重降低成像的分辨率和清晰度。
·光學設計：在光學設計中，像散是需要重點考慮和校正的像差之一。設計師需要通過精確的計算和模擬，優化光學系統的結構和參數，以減小或消除像散對成像質量的影響。
光學設計中的挑戰與解決方案
挑戰：
·復雜性：光學系統的復雜性增加了像散校正的難度。特別是在多鏡片、多光路系統中，各元件之間的相互作用使得像散的校正變得更加復雜。
·精度要求：高精度光學系統對像散的校正要求極高。微小的誤差都可能導致成像質量的顯著下降。
·成本考慮：高質量的校正元件和精密的加工技術通常伴隨著高昂的成本。如何在保證成像質量的同時控制成本是光學設計中的一個重要問題。
解決方案：
·優化透鏡設計：采用非球面透鏡、自由曲面透鏡等先進設計技術，以更精確地控制光線的傳播路徑和折射效果，從而減小像散。
·精確模擬與測試：利用光學設計軟件進行精確的模擬和優化，通過調整光學系統的結構和參數來減小像散。同時，通過實際測試驗證設計效果，確保成像質量達到預期目標。
·采用特殊材料：選擇具有低色散、低像散特性的特殊光學材料，以提高成像質量并降低校正難度。
綜合校正技術：結合多種校正技術（如透鏡組合、光闌優化、光學鍍膜等），實現像散的綜合校正和優化。
像散作為光學系統中一種重要的像差類型，對成像質量具有深遠的影響。通過深入解析其成因和影響，以及探討在光學設計中的挑戰與解決方案，我們可以更好地理解并掌握像散的校正和優化方法。在未來的光學研究和應用中，隨著技術的不斷進步和創(chuàng )新，相信我們能夠更好地應對像散等像差問題，推動光學技術的持續發展和進步。
