發布日期：2024-08-05 14:18:38 多模光纖（Multimode Fiber）是一種光纖通信傳輸介質，它允許光信號在光纖內部以多種模式進行傳輸。下面對多模光纖的分類、數值孔徑、模式及透過率的測量方式進行相關介紹。
多模光纖按折射率分布可分為兩類：
階躍折射率光纖：芯和包層的折射率有一個突然的跳變，而不是漸變。
漸變折射率光纖：芯的折射率從中心向外逐漸減小，形成一個漸變的過程，這有助于減少模式色散。
多模光纖的數值孔徑
數值孔徑(NA)是一個無量綱量，是光纖制造商用來確定光纖的接收角，表示為：
nclad為光纖包層的折射率，n為外部介質的折射率，θacc為光纖的接收半角。
對于多模光纖，使用這個等式可以直接計算出NA。NA也可以由實驗確定，通過追蹤遠場光束分布并測量光束中心與光強為最大光強5%的點之間的角度即可算出。
多模光纖模式
光纖支持的模(單?；蚨嗄?的數量。歸一化頻率，也就是常說的V值，是一個無量綱的數，與自由空間頻率成比例，但被歸為光纖的引導屬性。V值表示為：
其中V為歸一化頻率(V值)，a為纖芯半徑，λ為自由空間波長。
對于具有較大V值的多模光纖，可以使用下式近似計算其支持的模式數量：
多模光纖傳輸性能
透過率測試通常涉及到測量光纖對特定波長光的傳輸效率。以下是一些常用的方法來測試多模光纖的透過率：
1、光源和功率計法：
使用一個穩定的光源（如LED或激光器），連接到光纖的一端。在光纖的另一端，使用光功率計來測量通過光纖的光功率。記錄光源的輸出功率（Pin）和光功率計的讀數（Pout）。

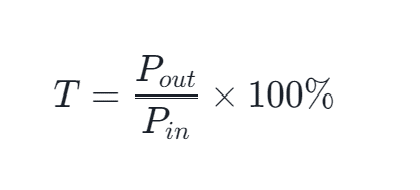

計算透過率（T）使用以下公式：
2、插入損耗測試：
這個測試通常與透過率測試同時進行，通過測量光纖鏈路中的插入損耗來間接評估透過率。使用一個參考光纖（已知透過率）和待測光纖進行比較。通過比較兩者的光功率差異來確定待測光纖的插入損耗。
3、OTDR（光時域反射儀）法：
OTDR通過發送脈沖光進入光纖并測量反射和透射光來分析光纖的特性。雖然OTDR主要用于測量光纖的長度和損耗，但它也可以提供透過率的信息。
4、光纖衰減測試儀：
使用專門的光纖衰減測試儀，它可以自動測量光纖的透過率。測試儀會(huì )發射已知功率的光，并測量通過光纖后的光功率。
