發布日期：2024-07-10 14:49:19 波長精度和重復性是光譜儀重要的質量指標之一，兩者對儀器的正確使用乃至實驗結果有著很大影響；另外，由于溫濕度、氣壓、磕碰等外界因素及儀器本身隨著使用年限的增加，光纖發射角、光柵的衍射能力和檢測器的探測效率等內部因素的變化，會(huì )對光譜儀傳感器的響應產生影響，因此，光譜儀需要定期定標才能獲得更準確的數據。
定義：光譜定標就是明確成像光譜儀每個通道的光譜響應函數，即明確探測儀每個像元對不一樣波長光的響應，從而獲得通道的中心波長及其通光譜帶的寬度。
在實際微型光纖光譜儀中，光波波長是由CMOS像素所反映的，因此在實際測量中由于環境和時間的影響會(huì )引起光波波長與像素之間的變化，光譜儀中各CMOS像素所對應的實際光波波長必須準確確定，否則測量的準確度就會(huì )降低。
如下圖1所示，大家普遍使用的交叉式光纖光譜儀采用CMOS芯片收集光譜數據，為了得到準確的測量結果，光譜儀在使用前必須進行嚴格的標定，確定CMOS像素和光波波長的對應關系。

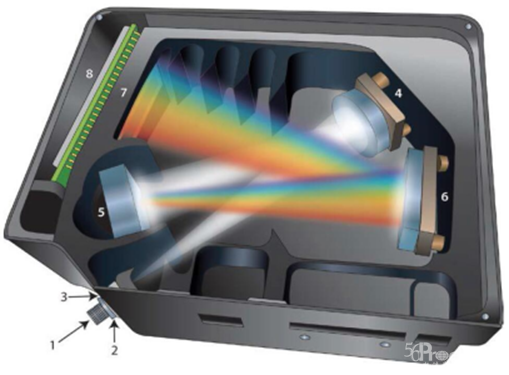

圖1 普遍使用的交叉式結構的光纖光譜儀
常用的光譜儀波長標定是采用特征光譜在CMOS對應的像素點上找到相應的位置，對于SR50C來說，探測用2048單元的線陣CMOS，測量光譜為200~1000nm，每個CMOS對應約0.4nm，光柵方程可以寫成
其中，m為衍射級次，d為光柵常量，i為入射角（可以認為是定值），θ為衍射角，在小角度下可以認為（sinθ~θ~x），可知波長與衍射級次近似成線性關系，綜合考慮大衍射角度等各種問題，我們可以采用最小二乘法三階多項式進行擬合，從而得到最小的偏差平方和。
式中a0，a1，a2，a3為擬合系數，x1，x2，…，x6為實測像素數，y1，y2，…，y6 為擬合后的波長。利用Matlab軟件進行編程求解得到y=a0+a1x1+a2x2+a3x3中的擬合系數。采用汞-氬校準光源進行標定。

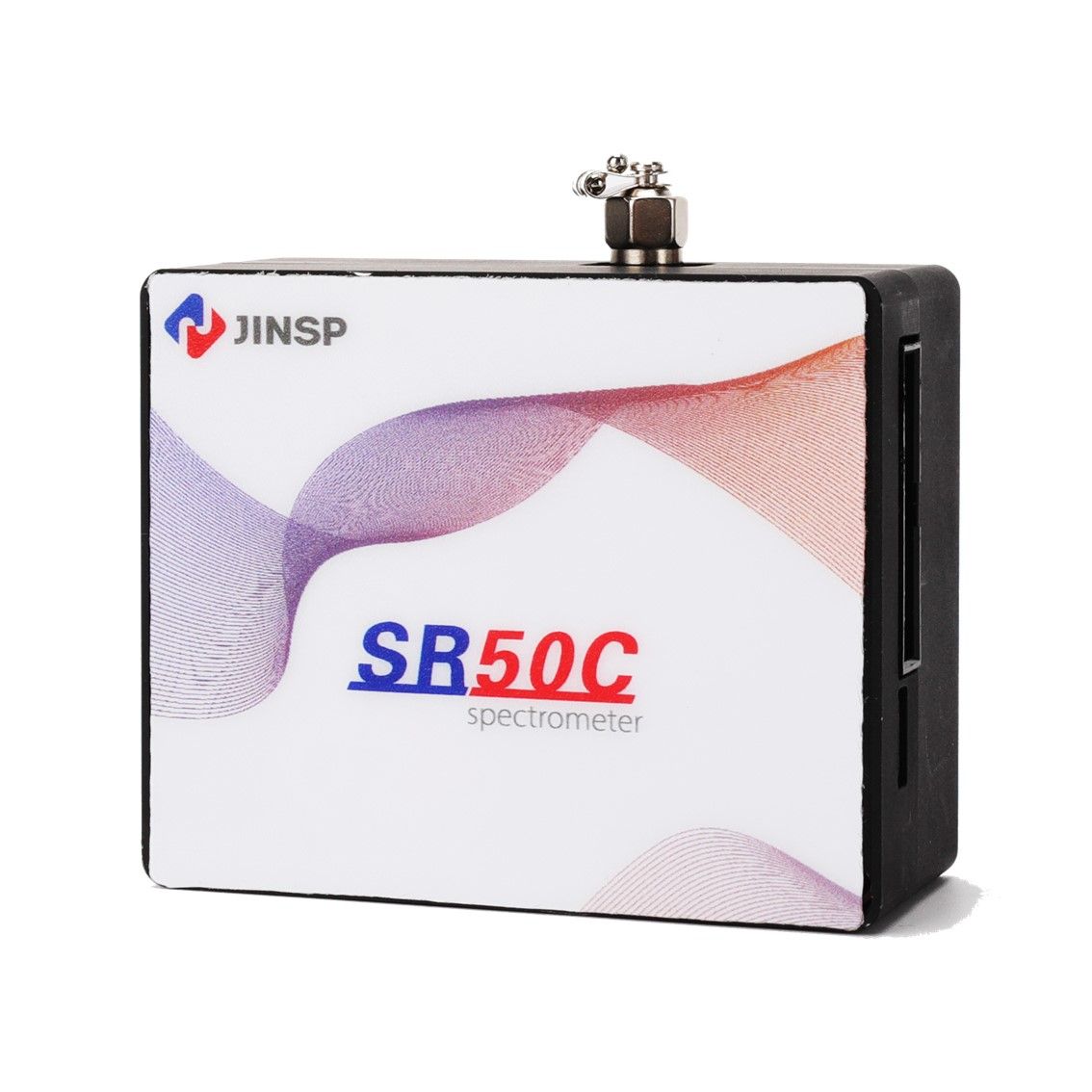

以鑒知技術研發的微型光纖光譜儀SR50C為例，該光譜儀的汞氬燈光譜如圖2所示
圖2 SR50C的汞氬燈光譜
根據光纖光譜儀SR50C的波長標定結果來看，可以看出該產品的光譜范圍廣，支持200-1000nm范圍內的光譜定制，可以實現紫外、可見光、近紅外波段的高分辨率光譜檢測。
