發布日期：2024-07-01 16:52:17 C-T型結構（Czerny-Turner結構）在光譜分析領域非常常見，主要包括交叉型和對稱型兩種形式。以下是關于這兩種形式的詳細分析：

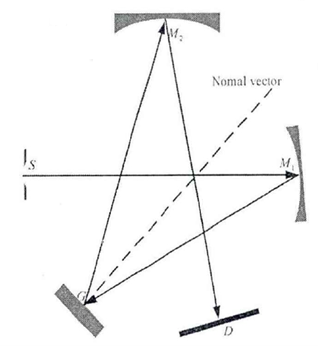

交叉性C-T型結構如圖所示：
1. 結構特點
光路折疊：交叉性C-T型結構通過兩個平面鏡將光路進行折疊，使得整個光譜儀的結構更為緊湊。
空間利用率：由于光路折疊的設計，交叉性C-T型結構具有更高的空間利用率，使得光譜儀能夠在更小的體積內實現更多的功能。
2. 技術特點
靈敏度：交叉性C-T型結構通常具有較高的靈敏度，能夠捕捉到微弱的光信號。
可調節性：該結構允許用戶根據需求更換狹縫、光柵、傳感器和濾光片等元件，以配置所需的光譜儀參數，如分辨率、波長范圍、信噪比和雜散光等。
3. 結構優缺點
優點：
·結構緊湊，占用空間小。
·可根據需求靈活配置參數。
·靈敏度較高。
缺點：
·由于光路折疊，可能存在一些像差和雜散光問題，影響測量精度。
4. 應用
交叉性C-T型結構廣泛應用于需要高靈敏度、快速響應和便攜性的光譜測量場合，如環境監測、食品安全檢測、生物醫學研究等。
對稱型C-T型結構（通常提到的M型結構）如圖所示：
1. 結構特點
直線光路：對稱型C-T型結構（M型）采用直線光路設計，沒有光路折疊。
形狀：因其形狀酷似字母“M”，故稱為M型結構。
2. 技術特點
高分辨率：M型結構通過優化光路設計，可以實現較高的光譜分辨率，滿足對光譜細節的高要求。
雜散光性能：M型結構在雜散光抑制方面表現出色，有利于提高測量精度。
3. 結構優缺點
優點：
·高分辨率，適用于需要精確光譜分析的場合。
·雜散光性能更優，提高測量精度。
缺點：
·體積相對較大，空間利用率較低。
·成本相對較高。
4. 應用
M型結構常用于對光譜分辨率要求較高的場合，如材料科學研究、光譜成像等。
總結來說，交叉性C-T型結構以其緊湊的結構和高靈敏度而廣泛應用于各種便攜式和快速響應的場合；而對稱型C-T型結構（M型）則以其高分辨率和低雜散光性能在光譜分析領域占據重要地位。
在選擇光纖光譜儀時，需要根據具體的應用需求來選擇合適的結構類型。
